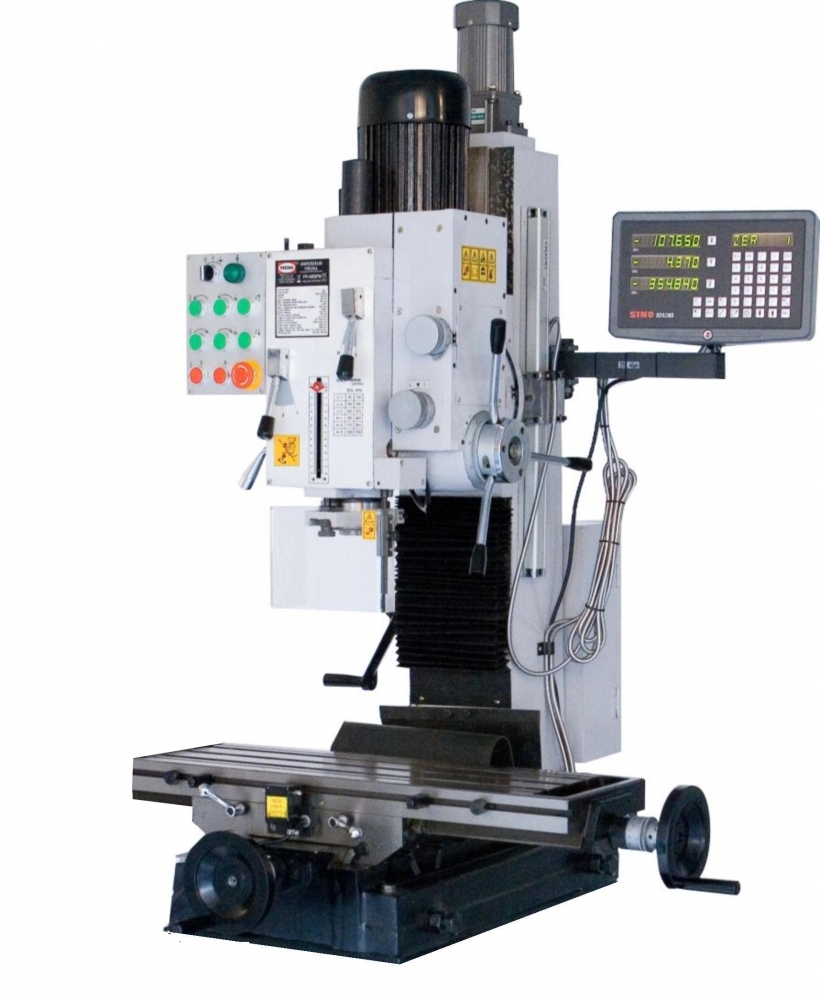

1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Шпиндель.
7. Ручка зажима подачи шпинделя.
8. Защитный экран.
9. Стил.
10. Маховик ручной поперечной подачи стола.
11. Маховик ручной продольной подачи.
12. Ручка перемещения фрезерной головки.
13. Ручка подачи шпинделя.
14. Маховичок микроподачи шпинделя.
15. Маховичок выбора скорости подачи шпинделя.
16. Стойка станка.
17. Основание
Корпусные детали станка PROMA FP — 48 SP, стол (9) и основание (17) изготовлены из чугуна, предоставляющая станка жесткость и устойчивость к вибрациям. Главный повод фрезерного станка обеспечивается асинхронным двигателем (1), который соединен с коробкой передач. Фрезерная головка (2) с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании (17), составной частью которого является крестообразный подвижной стол. Продольная подача стола осуществляется вручную с помощью маховики (11). Поперечная подача стола осуществляется вручную с помощью маховики (10).
|
МАКС. ДИАМЕТР СВЕРЛЕНИЯ
|
45мм
|
|---|---|
|
РАЗМЕР ОСНОВАНИЯ
|
400х635мм
|
|
ОБЩАЯ ВЫСОТА
|
1400мм
|
|
КОНУС ШПИНДЕЛЯ
|
Мк4
|
|
ПОПЕРЕЧНЫЙ ХОД СТОЛА
|
205мм
|
|
ПРОДОЛЬНЫЙ ХОД СТОЛА
|
585мм
|
|
ХОД ШПИНДЕЛЯ
|
130мм
|
|
ВЫЛЕТ ШПИНДЕЛЯ
|
260мм
|
|
МАКС. РАССТОЯНИЕ ОТ ШПИНДЕЛЯ ДО СТОЛА
|
425мм
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА — ПРОДОЛЬНЫЙ ХОД
|
0,02
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА — ПОПЕРЕЧНЫЙ ХОД
|
0,02
|
|
ОДНО ДЕЛЕНИЕ НОНИУСА — ТОЧНАЯ ПОДАЧА ШПИНДЕЛЯ
|
0,02
|
|
Т-ПОДОБНЫЙ ПАЗ СТОЛА
|
16мм
|
