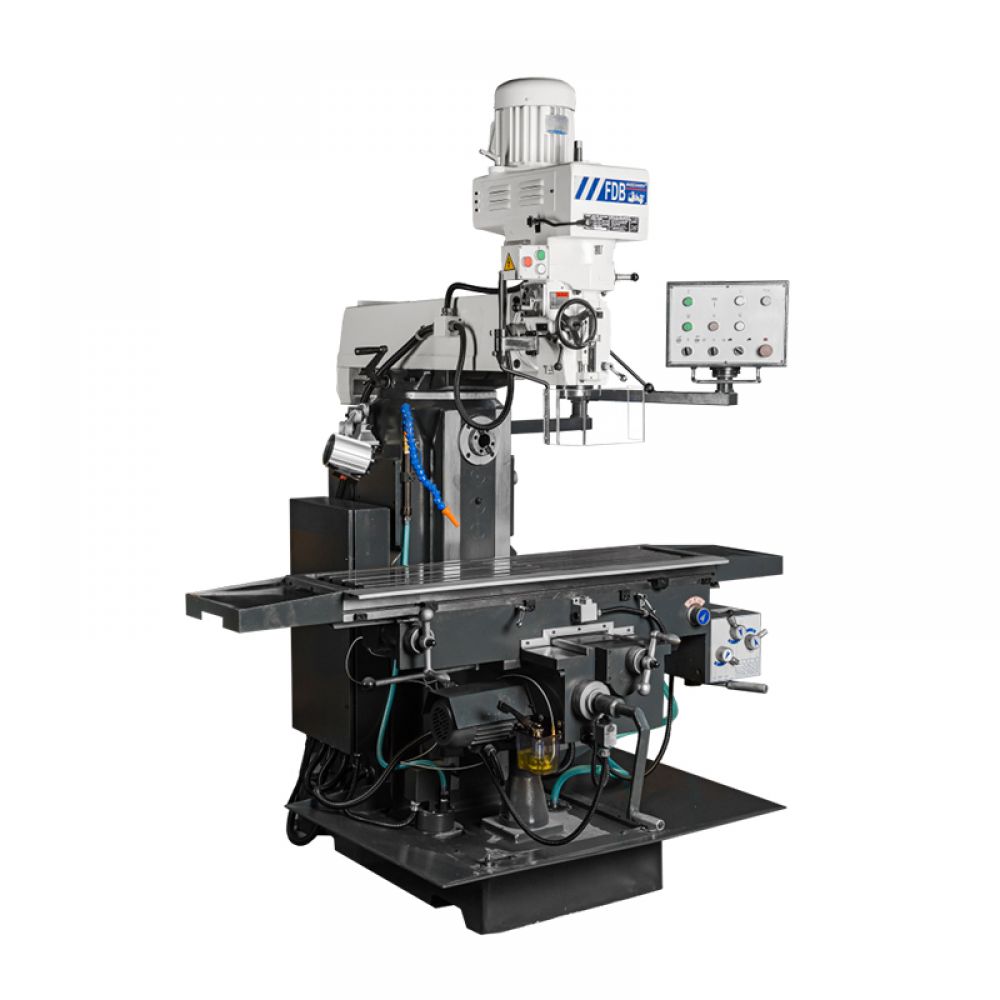

Фрезерный станок FDB Maschinen TMM 700 (832952)
0грн
Заказная позиция, о сроках доставки проконсультируйтесь
Описание
Универсальный фрезерный станок FDB Maschinen ТММ 700 предназначен для обработки плоских и корпусных деталей из черных, цветных металлов и их сплавов торцевыми, концевыми, дисковыми и фасонными фрезами. Данная модель позволяет производить сверление и предварительное растачивание отверстий, нарезание резьбы метчиком.
- Широкая область применения
- Мультиповоротная фрезерная головка
- Тяжелая массивная литая конструкция
- Высококачественная механика

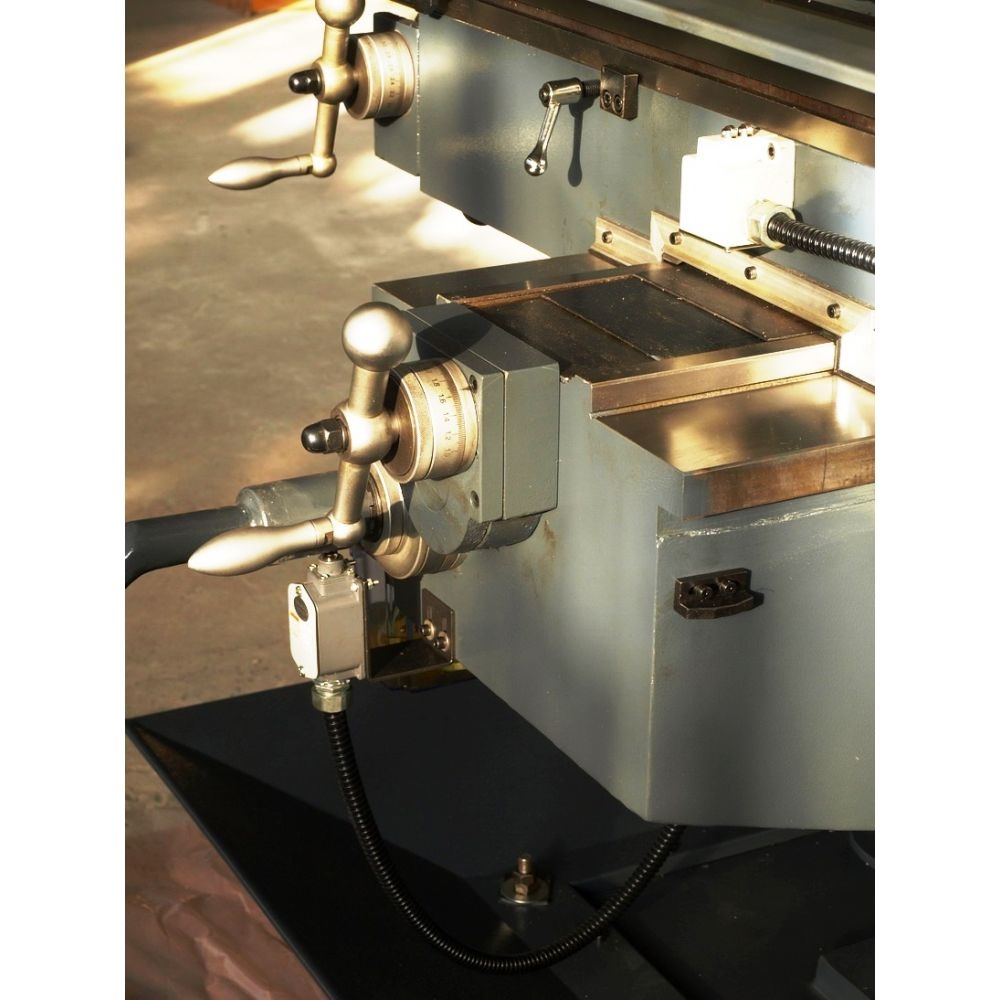

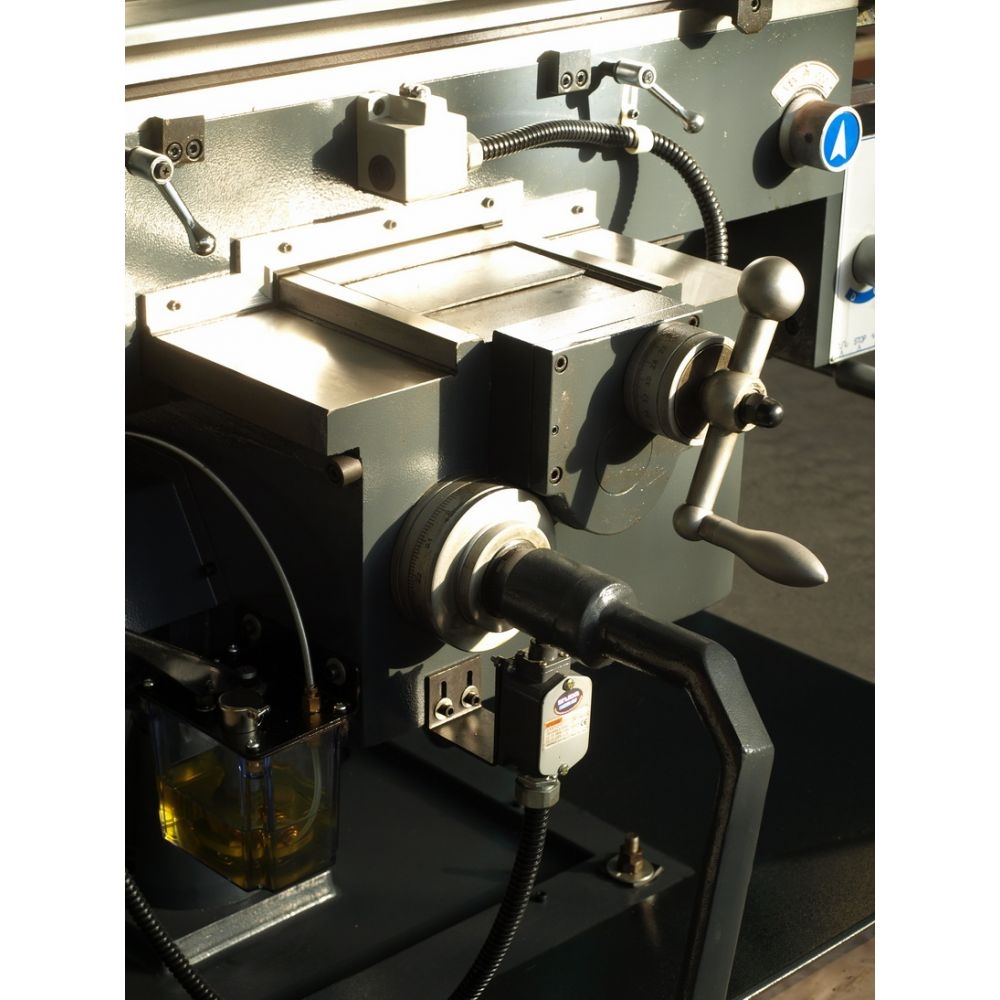

- Массивный прецизионный стол с автоматической подачей по осям X, Y и Z
- Цельная прямоугольная направляющая оси Z
- Все направляющие закалены
- Высокая точность обработки достигается посредством применения конических и роликовых подшипников (биение пиноли не превышает 0,001 мм)

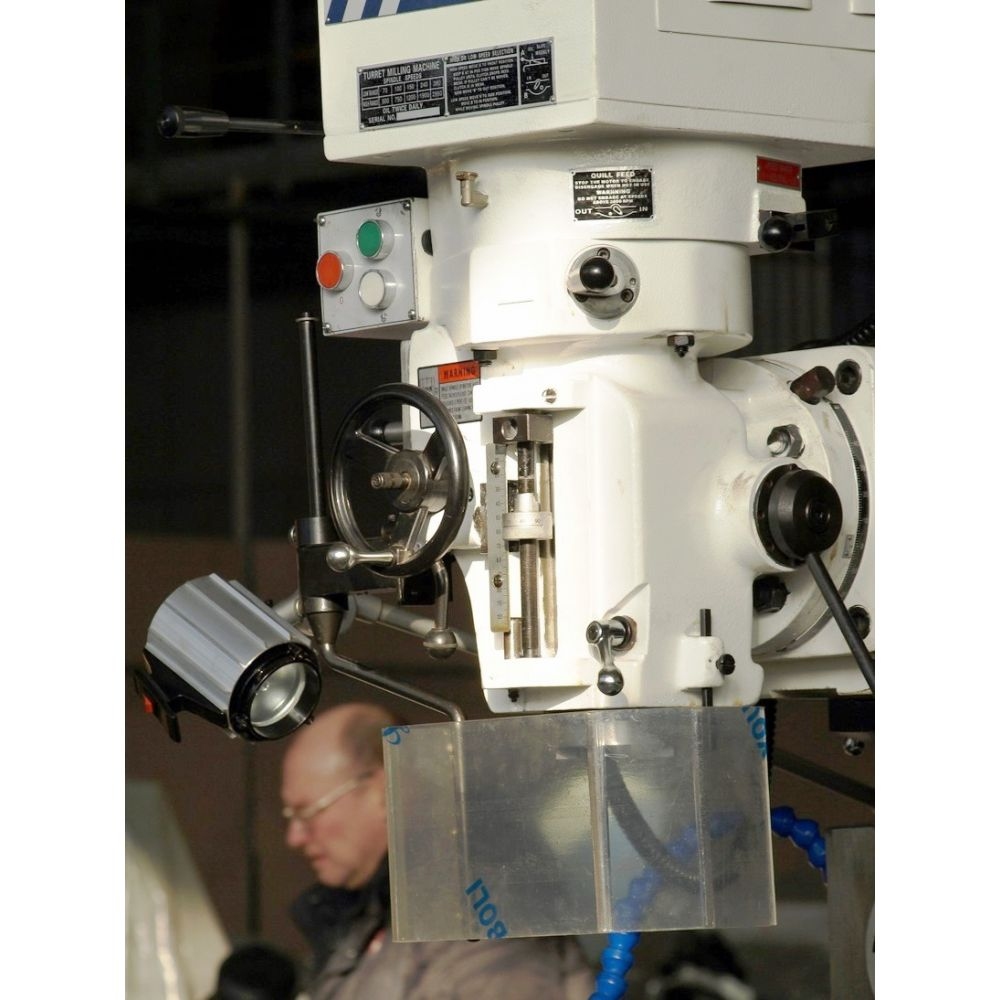

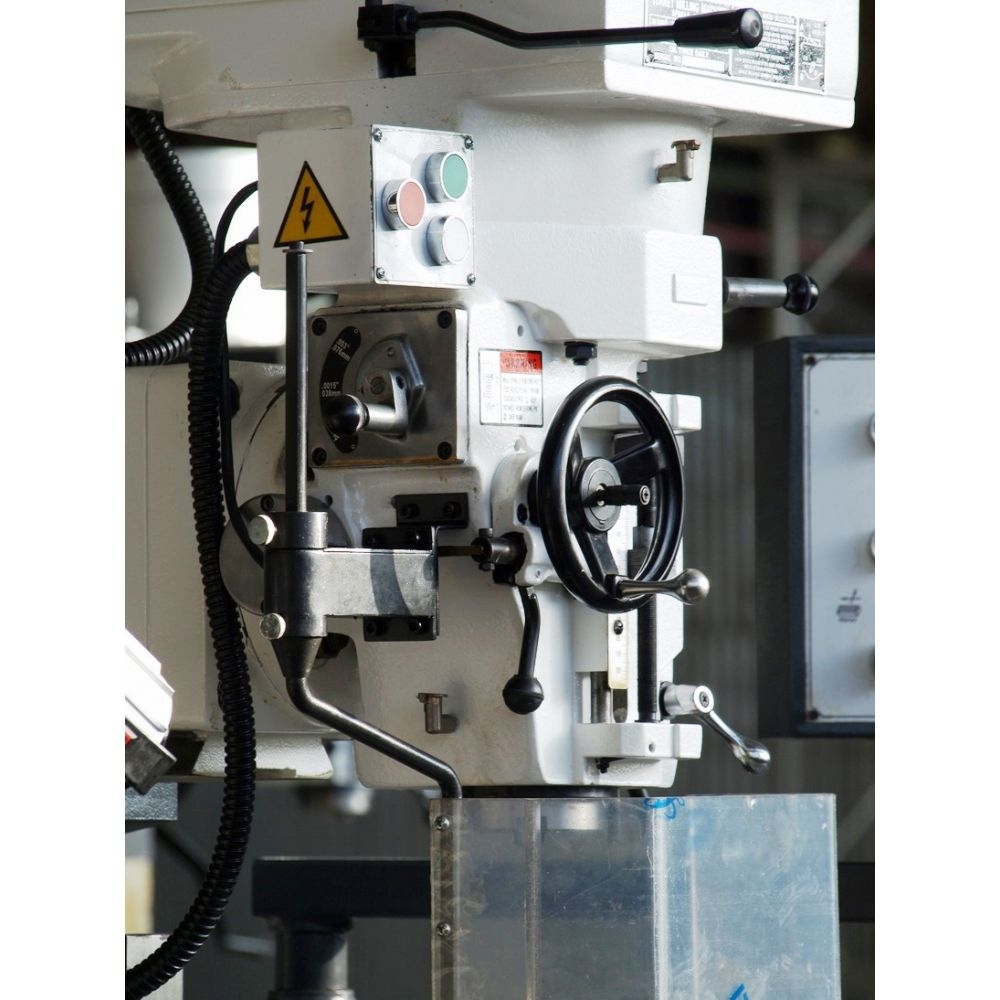

- Автоматическая подача пиноли шпинделя
- Система защиты двигателя, реверсивный переключатель вращения, кнопка аварийной остановки

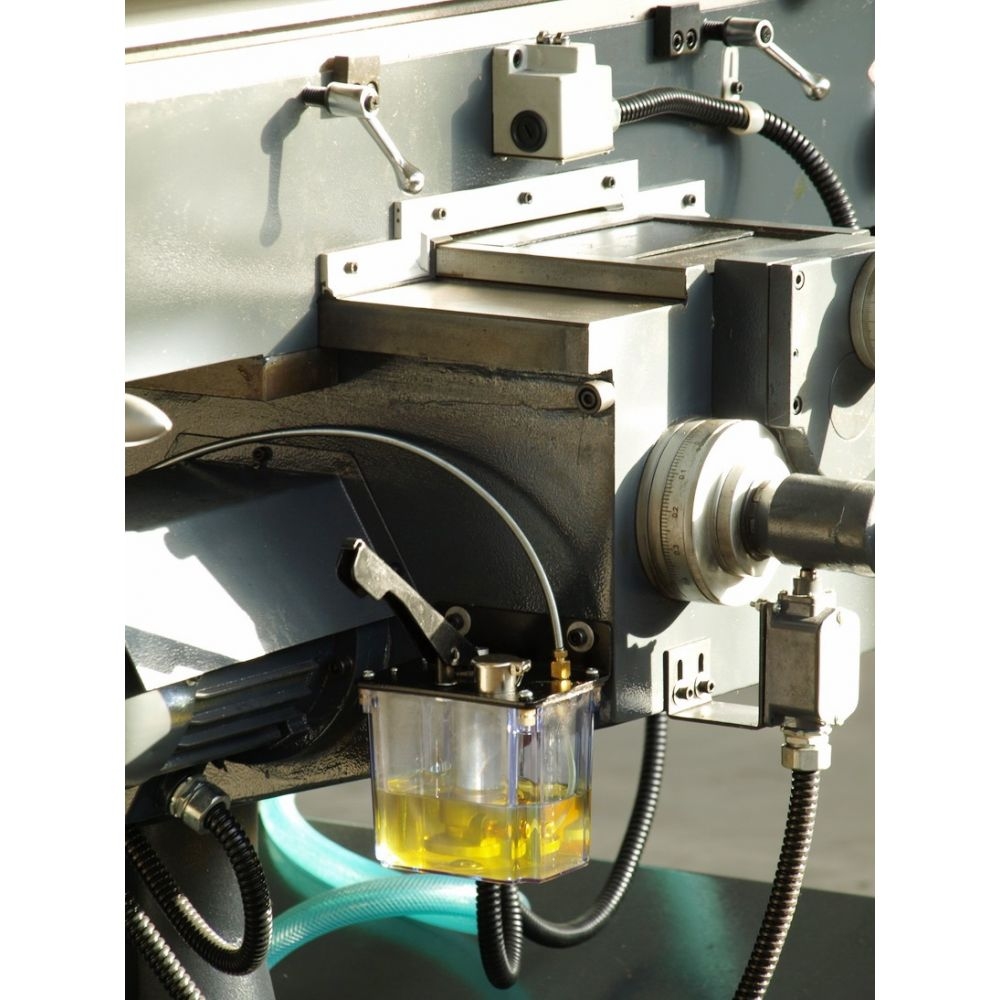

- Центральная система смазки направляющих
- Подача СОЖ в зону резания

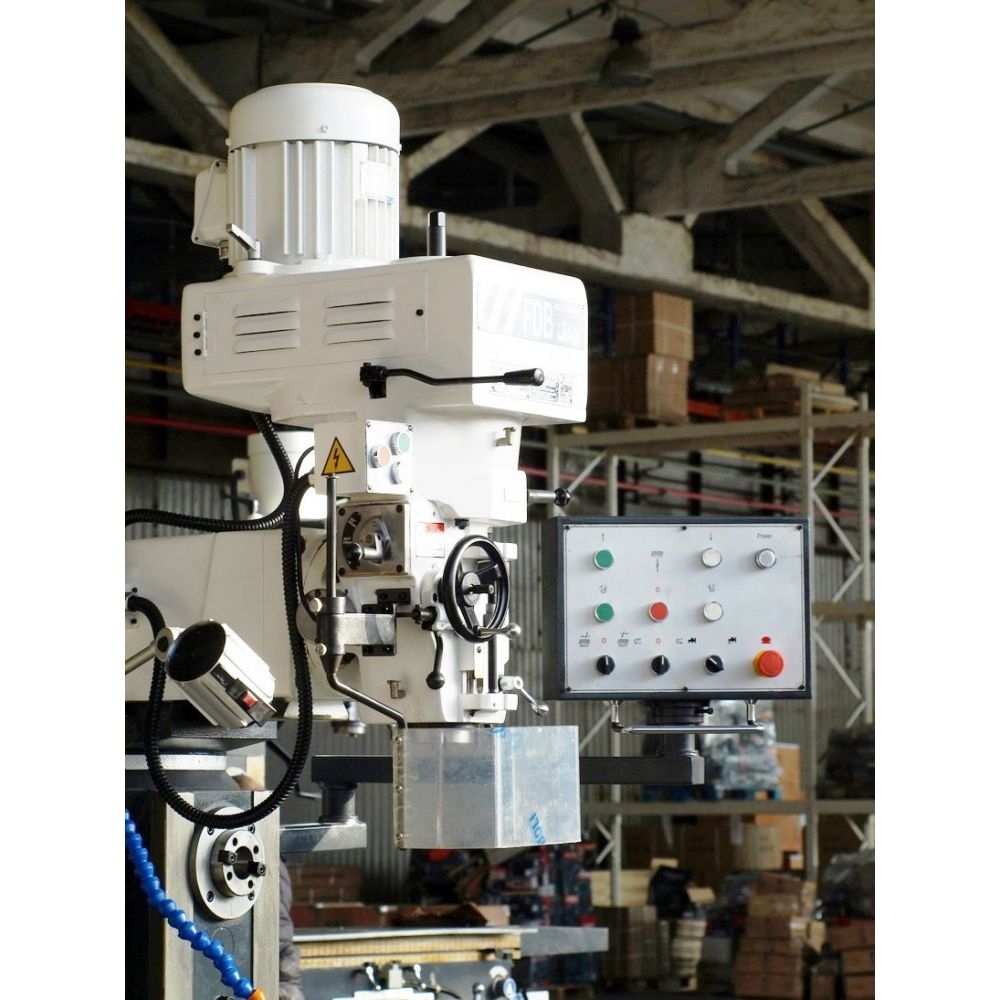

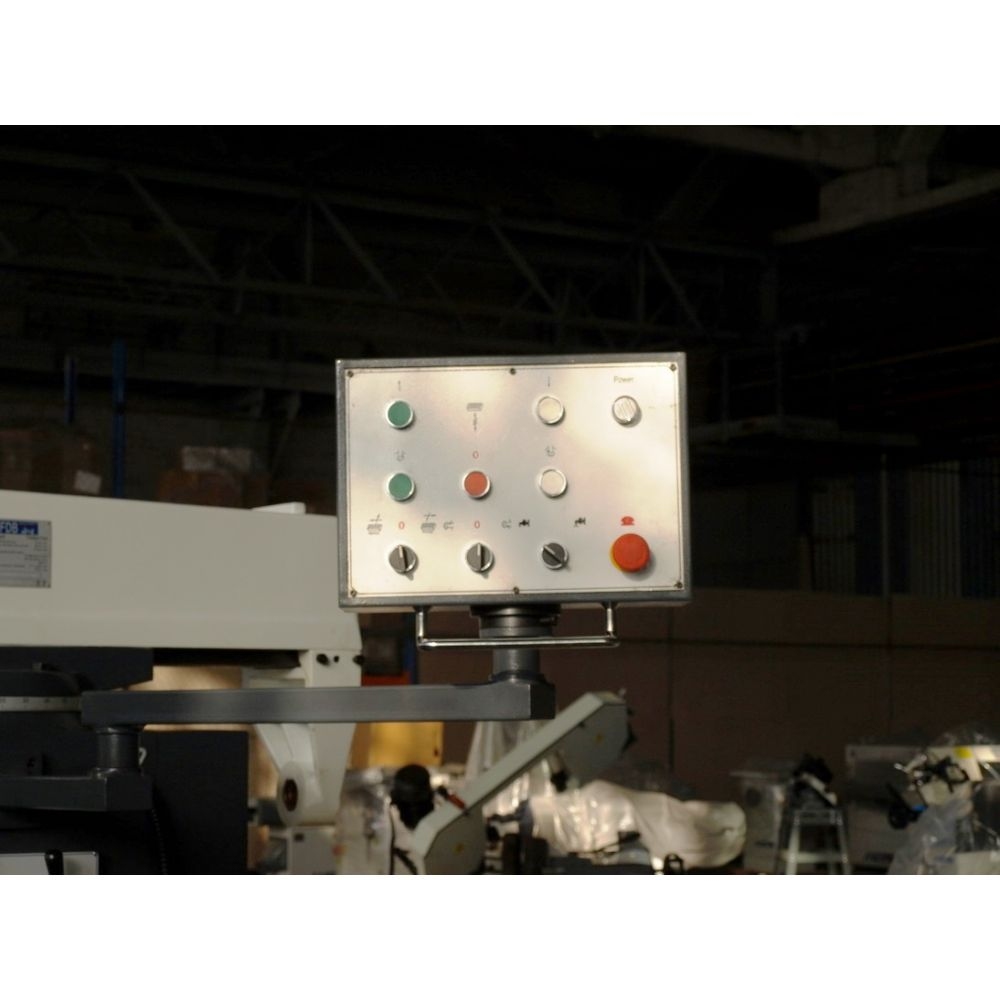

- Удобная, эргономичная панель управления
Технические характеристики:
| Модель | TMM700 |
| Максимальный диаметр сверления (сталь), мм | 30 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 80 |
| Максимальный диаметр вертикального фрезерования, мм | 25 |
| Диапазон скоростей вращения вертикального шпинделя, об/мин | 70-2950 |
| Количество скоростей вращения вертикального шпинделя | 10 |
| Диапазон скоростей вращения горизонтального шпинделя, об/мин | 60-1350 |
| Количество скоростей вращения горизонтального шпинделя | 12 |
| Напряжение электродвигателей вертикального и горизонтального шпинделей, В | 380 |
| Мощность электродвигателя привода вертикального шпинделя, кВт | 3,7 |
| Мощность электродвигателя привода горизонтального шпинделя, кВт | 2,2 |
| Ход пиноли вертикального шпинделя, мм | 127 |
| Расстояние «конец вертикального шпинделя-поверхность стола», мм | 150-500 |
| Расстояние «ось вертикального шпинделя-поверхность колоны», мм | 150-550 |
| Конус пиноли вертикального шпинделя | ISO40 |
| Резьба зажимной штанги | М16 |

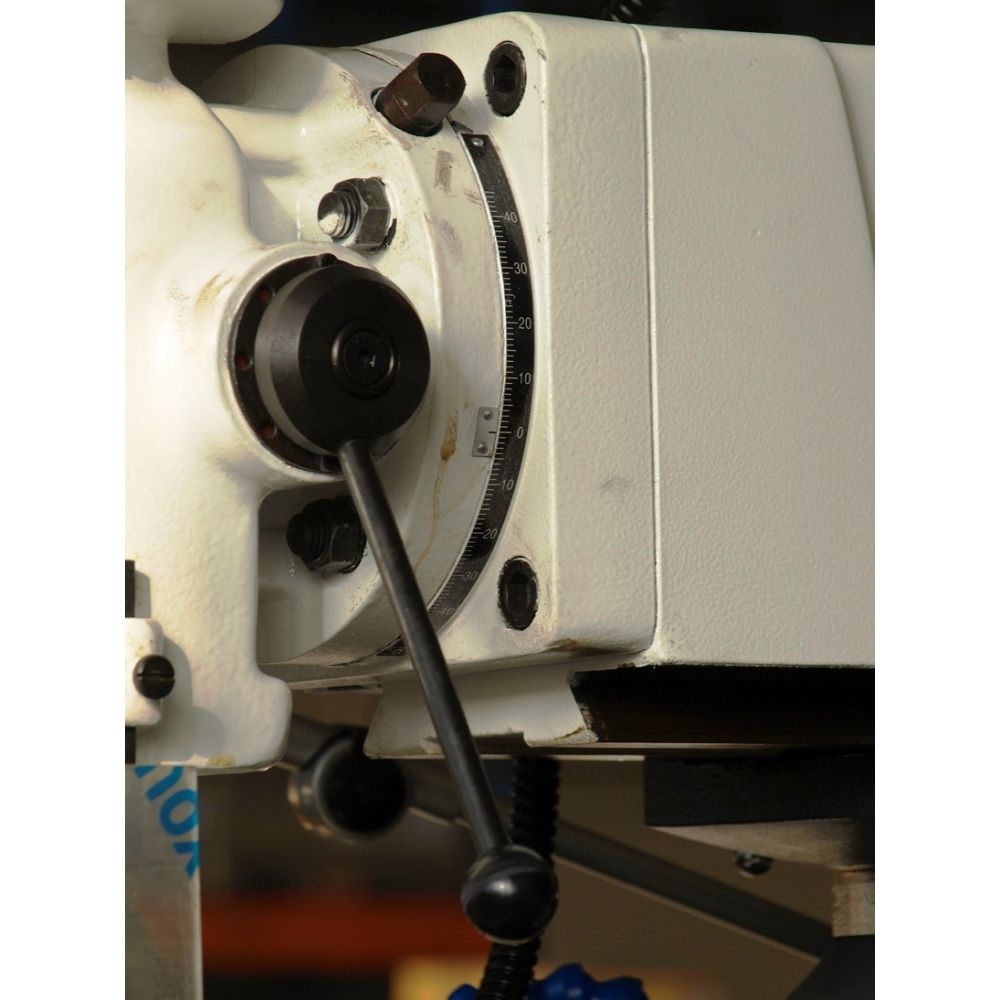

| Угол наклона фрезерной головы «вправо-влево», градус | ±45 |
| Угол поворота фрезерной головы вокруг оси стойки, градус | ±180 |
| Расстояние «ось горизонтальный шпиндель-поверхность стола», мм | 0-350 |
| Конус горизонтального шпинделя | ISO40 |
| Размер стола (Д*Ш), мм | 1250х320 |
| Поворот стола вокруг оси (мах.), град. | - |
| Продольный ход стола (X), мм | 800 |
| Поперечный ход стола (Y), мм | 300 |
| Вертикальный ход стола (Z), мм | 350 |
| Т-образные пазы, количество / размер (мм) / расстояние (мм) | 5х14х70 |

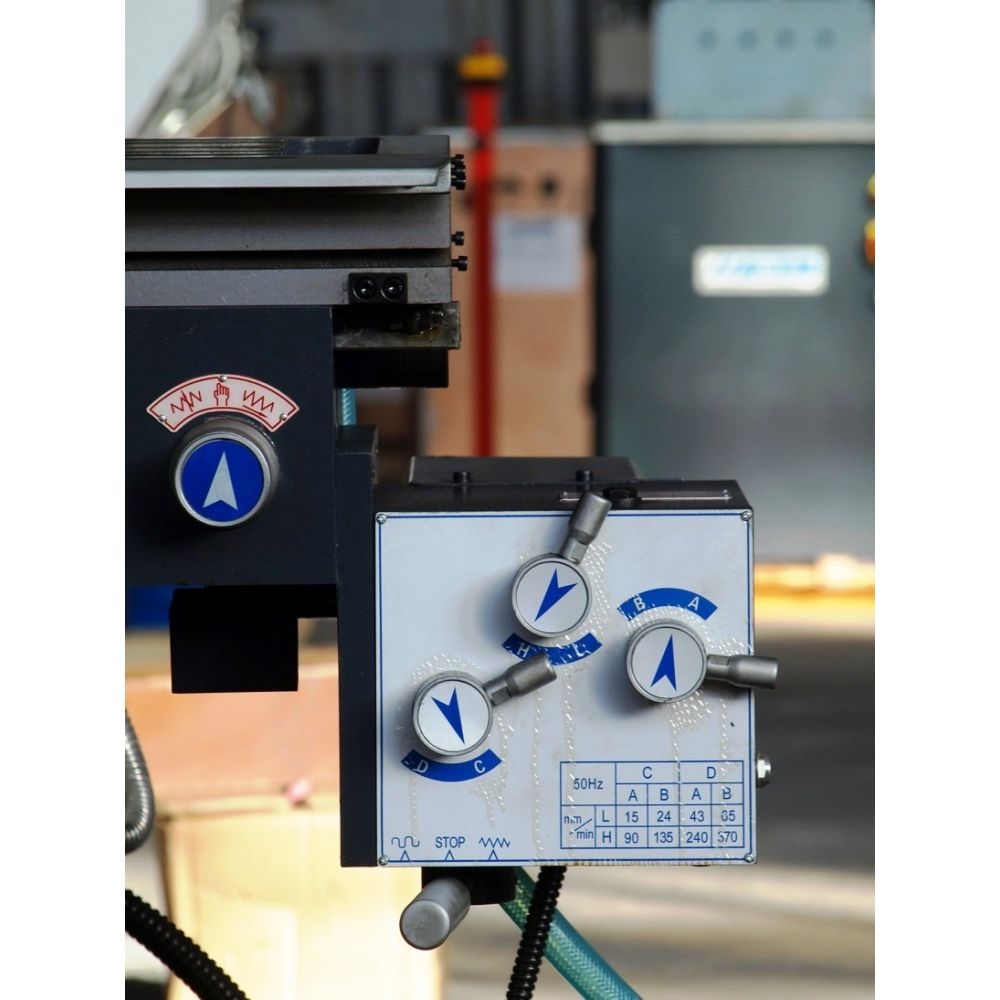

| Диапазон скорости продольного перемещения фрезерного стола, мм/мин | 15-370 |
| Количество скоростей продольного перемещения фрезерного стола | 8 |
| Диапазон скорости поперечного перемещения фрезерного стола, мм/мин | 15-370 |
| Количество скоростей поперечного перемещения фрезерного стола | 8 |
| Диапазон скорости вертикального перемещения фрезерного стола, мм/мин | 575 |
| Мощность электродвигателя продольного и поперечного перемещения фрезерного стола, кВт | 0,75 |
| Мощность электродвигателя вертикального перемещения фрезерного стола, кВт | 1,1 |
| Максимальная нагрузка на стол, кг | уточн. |
| УЦИ (Устройство Цифровой Индикации) | Опционально |
Характеристики
Производитель
FDB Maschinen
ВИД инструмента и оборудования
Металлообрабатывающие станки
ОБОРУДОВАНИЕ и СТАНКИ
Фрезерные станки
Применение
РАСТАЧИВАНИЕ, СВЕРЛЕНИЕ, ФРЕЗЕРОВАНИЕ
Назначение
нарезание резьбы, обработка арматуры, обработка деталей, обработка заготовок, обработка отверстий, обработка профиля
Тип
Напольные, Универсальные
Обработка материала
металл, сплавы, сталь, цветные металлы
Напряжение (В)
380
Мощность
2200 Вт, 3700 Вт
Число оборотов, об/мин.
70, 2950
Диаметр фрезы (мм)
25, 80
Конус шпинделя
ISO 40/М16
Макс.диаметр сверления в металле (мм)
30
Использование
профессиональное, промышленное, универсальное, массовое производство
Угол наклона, °
± 45°
Рабочий ход (мм)
127
Особенности
Центральная система смазки, автоматическая подача шпинделя, Высокая точность обработки, Аварийная остановка, Автоматическая подача пиноли, Встроенный светильник, Закаленные направляющие, Защита от перегрузки, Многофункциональная панель управления, Реверс шпинделя, Регулировка вылета фрезы, Система подачи СОЖ, Устойчивость конструкции
Размер рабочего стола (мм)
1250х320
Размер
1720х1520х2270 мм
Вес
1750 кг
Страна производитель
Германия, Китай
