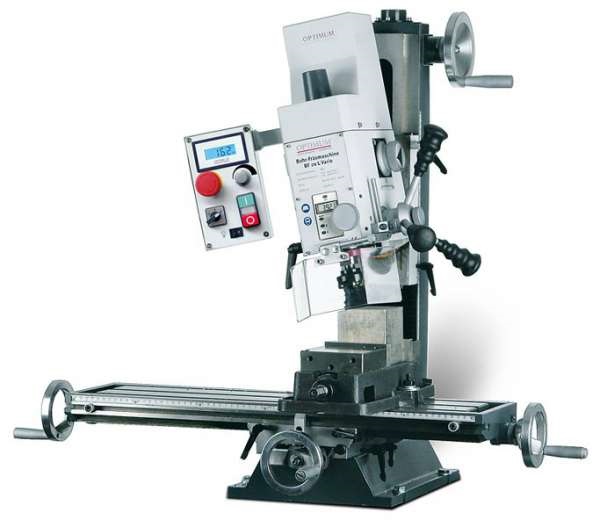

Фрезерный станок OPTIMUM OPTImill BF20L Vario 230V
Максимальный диаметр торцевой фрезы, мм63 Максимальный диаметр пальцевой фрезы, мм 20 Максимальный диаметр сверления в стали, мм 20Частота вращения шпинделя, об/мин100 - 3200 Вылет шпинделя, мм 185 Конец шпинделяМорзе 2 / М10 Перемещение пиноли, мм 50 Вертикальное перемещение головки, мм 280Размер стола / Т-образных пазов, мм 700 х 180 / 12 Продольное перемещение стола, мм480 Поперечное перемещение стола, мм 175 Габаритные размеры, мм 670 х 550 х 860 870 х 550 х 860 Электродвигатель, кВт 0,85 / 220 Масса станка, кг 105
Особенности:
Цифровая индикация перемещения пиноли, цена деления 0,01 мм.
Высокая точность вращения - радиальное биение шпинделя менее 0,01 мм.
Отлично читаемый индикатор числа оборотов, правое-левое вращение шпинделя.
Встроенный в фрезерную головку станочный светильник, галогеновая лампа 12 В - 10 Вт
Два режима подачи пиноли: грубая и точная микрометрическая.
Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
Поворотная на +/- 90° фрезерная головка с возможностью работы в любом промежуточном положении.
Удобная и эргономичная панель управления.
Защищенная кожухом направляющая фрезерной головки.
Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Защита направляющих от попадания стружки.
Большеразмерный защитный экран с конечным выключателем.
Короткая кинематическая цепь, надежный электродвигатель.
Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
Возможна установка системы ЧПУ.
Встроенное пусковое реле позволяет включать и выключать двигатель по сигналу контроллера ЧПУ.
Технические характеристики:
Двигатель 850 Вт 220 В ~50 Гц
Параметры инструмента
Максимальный диаметр сверления в стали, мм 16
Максимальный диаметр торцевой фрезы, мм 63
Максимальный диаметр концевой фрезы, мм 20
Вылет оси шпинделя, мм 185
Число оборотов
Нижний диапазон, об/мин 90 - 1480
Верхний диапазон, об/мин 150 - 3000
Конец шпинделя M 10
Перемещение пиноли, мм 50
Фрезерная головка
Поворот +/- 90°
Приводной механизм бесступ. регулирование
Перемещение по оси Z, мм 280
Координатный стол
Размер стола, мм 700 х 180
Перемещение по оси X, мм 480
Перемещение по оси Y, мм 175
Размер Т-образных пазов, мм 12
Расстояние между пазами, мм 63
Максимальная нагрузка на стол, кг 55
Габаритные размеры
Длина, мм 870
Ширина, мм 550
Высота, мм 860
Масса станка, кг 115
Комплектация:
Переходная оправка МК2/М10 - В16
Зажимная тяга М10
Комплект инструмента для обслуживания.
Руководство по эксплуатации на русском языке.
