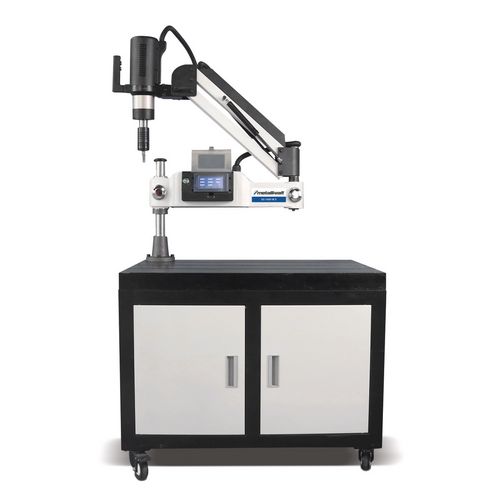

Резьбонарезной манипулятор Metallkraft GS 1100-16 E
0грн
Заказная позиция, о сроках доставки проконсультируйтесь
Описание
Техническое описание:
- Электрический резьбонарезной манипулятор Metallkraft GS 1100-16 E имеет широкую область применения в различных отраслях производства для быстрого, качественного и удобного нарезания резьбы от М3 до М16.
- Резьбонарезной манипулятор Metallkraft GS 1100-16 E настраивается на требуемую скорость, что обеспечивает легкость и точность работы.
- Выбор правый-левый ход выбирается на головке машины.
- Резьбонарезная головка манипулятораMetallkraft GS 1100-16 E поворачивается от 0 до 90 градусов и позволяет нарезать резьбу под различными углами в горизонтальной и вертикальной плоскости.
- Быстросменный патрон с фрикционной муфтой позволяют выполнить обработку как глухих, так и сквозных отверстий без риска поломки инструмента.
- Мощность приводного двигателя 0,6 кВт.
- Удобная цифровая система управления.
Электрический резьбонарезной манипулятор Metallkraft GS 1100-16 E управляется двумя режимами:
- Ручной: после достижения заданной глубины резания, шпиндель автоматически останавливается, вперед и назад необходимо активировать вручную;
- Автоматический режим: после достижения заданной глубины резания, манипулятор автоматически переключается с прямого на обратное — идеально подходит для нарезания резьбы в нескольких глухих отверстиях.
Технические характеристики:
Резьбонарезной манипулятор Metallkraft |
GS 1100-16 E |
| арт. | 4450116 |
| Резьбовые отверстия при 400 Н / мм² | M3 — M16 |
| Максимальная. скорость | 312 мин об/мин |
| Уровень звукового давления Lp | 59 дБ (A) |
| Направление резания | право лево |
| Система привода | электрические |
| Радиус консоли | 1100 мм |
| Регулировка угла | 0 — 90 ° |
Размеры и вес |
|
| Длина | 930 мм |
| Ширина | 60 мм |
| Высота | 520 мм |
| Вес | 25 кг |
Электрические данные |
|
| Напряжение питания | 230 В |
| Частота сети | 50 Гц |
Комплект поставки:
- По 1 патрону для метчиков GT12 M3, M4, M5-6, M8, M10, M12, М16.
Сравнительная таблица:
Резьбонарезной манипулятор |
GS 1000-12 P |
GS 1100-16 E |
GS 1200-24 E |
GS 1200-36 E |
| Артикул | 4450012 | 4450116 | 4450124 | 4450136 |
| Резьбовые отверстия при 400 Н / мм² | M3 — M12 | M3 — M16 | M6 — M24 | M6 — M36 |
| Максимальная. скорость | 400 об/мин | 312 об/мин | 250 об/мин | 156 об/ мин |
| Уровень звукового давления Lp | 54 дБ (A) | 59 дБ (A) | 73 дБ (A) | 73 дБ (A) |
| Направление резания | право/лево | право/лево | право/лево | право/лево |
| Система привода | пневматический | электрический | электрический | электрический |
| Радиус консоли | 1000 мм | 1100 мм | 1200 мм | 1200 мм |
| Рабочее давление | 6-8 бар | — | — | — |
| Регулировка угла | 0 — 90 ° | 0 — 90 ° | 0 — 90 ° | 0 — 90 ° |
Размеры и вес |
||||
| Длина | 930 мм | 930 мм | 1400 мм | 1400 мм |
| Ширина | 90 мм | 60 мм | 100 мм | 100 мм |
| Высота | 520 мм | 520 мм | 700 мм | 700 мм |
| Вес | 17 кг | 25 кг | 40 кг | 42 кг |
Электрические данные |
||||
| Напряжение питания | 230 В | 230 В | 230 В | |
| Частота сети | 50 Гц | 50 Гц | 50 Гц | |
| Мощность двигателя | 0.6 кВт | 1.2 кВт | 1.2 кВт | |
Дополнительное оборудование:
- Магнітна ніжка MF-GS1 (арт. 4460010).
- Патрон для нарізання різьблення GT12, M3 (арт. 4460050).
- Патрон для нарізання різьблення GT12, M4 (арт. 4460051).
- Патрон для нарізання різьблення GT12, M5 — 6 (арт. 4460052).
- Патрон для нарізання різьблення GT12, M8 (арт. 4460053).
- Патрон для нарізання різьблення GT12, M10 (арт. 4460054).
- Патрон для нарізання різьблення GT12, M12 (арт. 4460055).
- Патрон для нарізання різьблення GT12, M14 (арт. 4460056).
- Патрон для нарізання різьблення GT12, M16 (арт. 4460057).
- Кріплення для різьбонарізного патрона підходить для всіх GS -12 і GS -16 (арт. 4460081).
- Перехідник для патрона GT12 — B16 (арт. 4460085).
- Перехідник для патрона GT24 — B18 (арт. 4460086).
- Тримач матриці для плашок GT24-M10 (арт. 4460087).
- Підсистема з затискним столом для різьбонарізного інструменту (арт. 4460006).
- Підсистема з затискним столом для різьбонарізних верстатів (арт. 4460005).
Метрики упаковки:
- Длина — 690 мм.
- Ширина — 610 мм.
- Высота — 230 мм.
- Вес — 30 кг.
