Сегменты и упоры для гибки труб (D30 мм, R98 мм) REMS (581150)

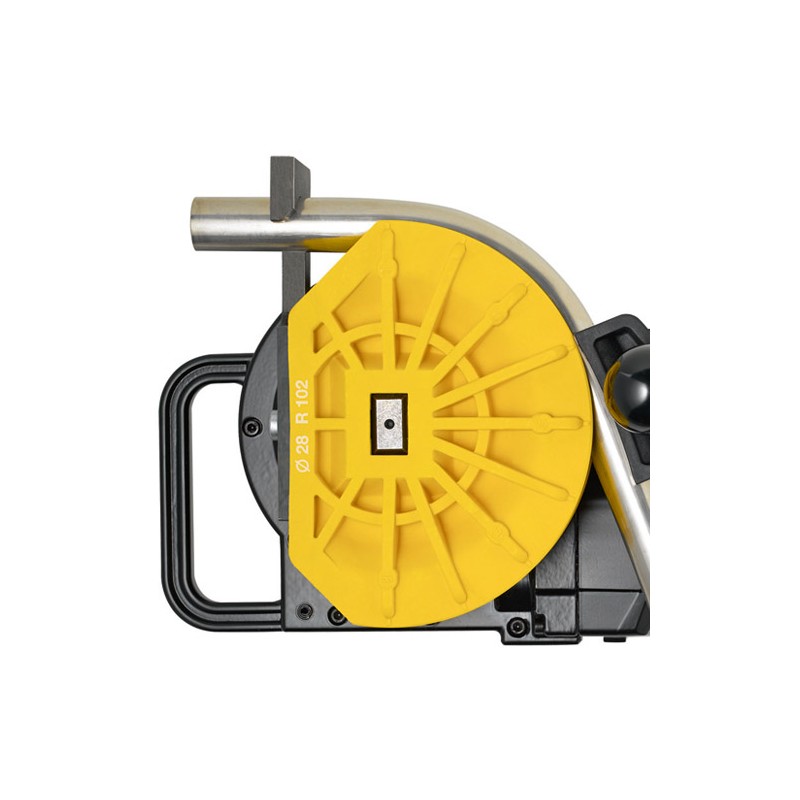

Сегменты и упоры для гибки труб для трубогибов REMS Курво, REMS Курво 50, REMS Акку-Курво и REMS Синус. Прочные и стойкие к деформации, из высокопрочного, усиленного стекловолокном полиамида с высокими скользящими свойствами или из чугуна с шаровидным графитом. Для медных труб, стальных труб в оболочке и нержавеющих труб для пресс-фитинговых систем, металлопластиковых и электроизоляционных труб.
Особенности:
• Гибочные сегменты и упоры скольжения 180°, прочные и стойкие к деформации, из высокопрочного, усиленного стекловолокном полиамида с высокими скользящими свойствами.
• Гибочные сегменты 90° (D 35 R 100, D 42 R 140, D 50 R 135, D 1” R 100, D 1 1/4” R 140) для REMS Курво 50 из чугуна с шаровидным графитом.
• Оптимальное согласование сегментов и упоров гарантирует соответствующее материалу скольжение без деформации и гофры.
• Шкалы угла на каждом сегменте и маркировка на каждом упоре для более точного изгиба.
• Быстрая смена насадок.
|
Сегмент и элемент скольжения D мм/дюйм |
R мм |
X мм |
Подходит для труб | Артикул |
|
10 |
40 |
45 | Cu, St 2391-2394 | 581400 |
|
12 |
45 |
49 | Cu, St 2463, St 2391-2394 | 581410 |
|
14, 10 U, 1/4 (DN 6) |
50 |
53 | Cu, Cu-U, St 2391-2394, St 10255, V | 581420 |
|
15, 12 U |
55 |
56 | Cu, St 2463, St 2394-U, St 2391-2394 | 581430 |
|
16, 12 U |
60 |
62 | Cu, Cu-U, St 2391-2394, St 50086, V | 581440 |
|
17, 15 U |
56 |
60 | St 2394-U, V | 581110 |
|
18, 14 U, 15 U, 3/8 (DN 10) |
70 |
75 | Cu, St 2463, St 2391-2394, St 10255, V | 581450 |
|
20, 16 U, 18 U |
75 |
80 | Cu, Cu-U, St 2394-U, St 50086, V | 581080 |
|
22, 18 U, 1/2 (DN 15) |
77 |
81 | Cu, Cu-U, St 2463, St 2391-2394, St 10255 | 581460 |
|
22, 18 U, 1/2 (DN 15) |
88 |
91 | Cu, Cu-U, St 2463, St 2391-2394 | 581470 |
|
24, 22 U |
75 |
85 | Cu, St 2394-U | 581130 |
|
25 |
98 |
103 | Cu, St 2391-2394, St 50086, V | 581180 |
|
26 |
98 |
108 | St 2391-2394, V | 581270 |
|
28, 3/4 (DN 20) |
102 |
108 | Cu, St 2463, St 2391-2394, St 10255 | 581070 |
|
28, 3/4 (DN 20) |
114 |
120 | Cu, St 2463, St 2391-2394, St 10255 | 581310 |
|
30, 28 U |
98 |
105 | Cu, St 2394-U | 581150 |
|
32 |
98 |
110 | V | 581280 |
|
32 |
114 |
121 | Cu, St 50086, V | 581320 |
|
35 |
100 |
105 | Cu, St 2463, St 2391-2394 | 581500 |
|
35 |
140 |
150 | Cu | 581350 |
|
40 |
140 |
148 | V | 581330 |
|
42 |
140 |
155 | Cu, St 2463, St 2391-2394 | 581510 |
|
50 |
135 |
143 | Cu | 581540 |
|
3/8” (9,5 мм) |
43 |
48 | Cu | 581200 |
|
1/2” (12,7 мм) |
52 |
60 | Cu | 581210 |
|
5/8” (15,9 мм) |
63 |
70 | Cu | 581220 |
|
3/4” (19,1 мм) |
75 |
82 | Cu | 581230 |
|
7/8” (22,2 мм) |
98 |
107 | Cu | 581240 |
|
1” (33,7 мм) |
100 |
105 | St 10255 | 581520 |
|
1” (25,4 мм) |
101 |
112 | Cu | 581370 |
|
1 1/8” (28,6 мм) |
102 |
110 | Cu | 581260 |
|
1 1/8” (28,6 мм) |
115 |
117 | Cu | 581380 |
|
1 1/4” (31,8 мм) |
114 |
123 | Cu | 581320 |
|
1 1/4” (31,8 мм) |
133 |
145 | Cu | 581390 |
|
1 1/4” (42,4 мм) |
140 |
150 | St 10255 | 581530 |
|
1 3/8” (34,9 мм) |
140 |
150 | Cu | 581350 |
Обозначения:
R мм: радиус изгиба, мм
X мм: величина корректировки, мм
Cu: твердые, полутвердые, мягкие медные трубы, также тонкостенные или в оболочке, DIN EN 1057
St 2463: нержавеющие стальные трубы систем пресс-фитинга DIN 2463
St 2394-U: стальные трубы в оболочке для систем пресс-фитинга DIN 2394
St 2440: стальные трубы (для нарезки резьбы) DIN 2440
St 2391-2394: прецизионные мягкие стальные трубы по DIN 2391–2394, стальные трубы DIN 2394
St 10255: стальные трубы DIN EN 10255
St 50086: электроизоляционные трубы DIN EN 50086
U: трубы в оболочке
V: металлопластиковые трубы
Гибка по размеру:
• Если дуга должна распологаться на определённом месте трубы, следует соответственно размеру трубы произвести корректировку длины.
• Для дуги 90° должна быть учтена длина X. Для этого сократить желаемую длину L на показатель X. Если при размере трубы 22 величина L = 400 мм, и необходимо создать дугу с радиусом изгиба 77 мм, то размерную риску на трубе необходимо нанести на 319 мм. Эта разметка должна быть зафиксированна на маркировке 0 сегмента гибки.
