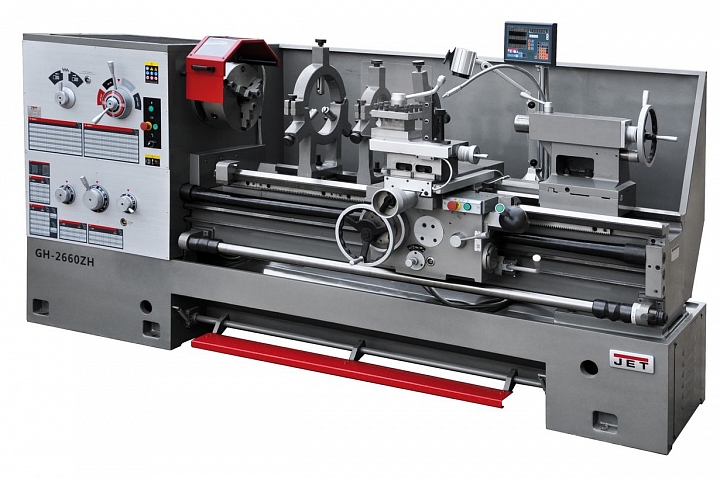

Токарный станок по металлу JET GH-2660 ZH DRO RFS (50000785T)
Описание
Токарно-винторезный станок JET GH-2660ZH DRO50000785T:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Передняя бабка с электромеханической муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
| Диаметр обточки над съемным мостиком, gap, мм | 870 |
| Длина съёмного мостика, мм | 240 |
| Диаметр обточки над поперечным суппортом, мм | 420 |
| Количество скоростей шпинделя, шт | 12 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диапазон продольной подачи, мм/об | 0,063 - 2,25 |
| Количество продольных подач, шт | 65 |
| Диапазон поперечной подачи, мм/об | 0,027 - 1,07 |
| Количество поперечных подач, шт | 65 |
| Диапазон метрической резьбы, мм | 1 - 14 |
| Количество метрических резьб, шт | 22 |
| Дюймовая резьба, TPI | 2 - 28 |
| Количество дюймовых резьб, шт | 26 |
| Модульная резьба, MP | 0,5 - 7 |
| Количество модульных резьб, шт | 18 |
| Диапазон питчевой резьба, DP | 4 - 56 |
| Количество питчевых резьб, шт | 24 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 20 - 125, 100 - 240 |
| Диапазон подвижного люнета, мм | 20 - 100 |
| Расстояние между направляющими, мм | 405 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 15 |
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками.
Характеристики
Производитель
JET
ВИД инструмента и оборудования
Металлообрабатывающие станки
ОБОРУДОВАНИЕ и СТАНКИ
Токарные станки
Применение
ОБТОЧКА, РАСТАЧИВАНИЕ, СВЕРЛЕНИЕ
Назначение
нарезание резьбы, обработка деталей, обработка заготовок, токарные работы
Тип
Винторезные
Обработка материала
металл
Напряжение (В)
400
Мощность
7500 Вт
Число оборотов, об/мин.
36, 1600
Диаметр шпинделя (мм)
105
Конус шпинделя
113 мм 1:20
Расстояние между центрами (длина детали), мм
Равное наибольшей длине детали, которая может быть установлена на данном станке при крайнем положении задней бабки.
1525
Диаметр обточки над станиной (диаметр обработки),
наибольший радиус обрабатываемой детали.
660
Использование
профессиональное, промышленное
Размер патрона (мм)
325
Особенности
Встроенный светильник, Защита патрона, Защитная задняя стенка, Концевой упор, Ножной тормоз шпинделя, Поддон для стружки, Регулировка оборотов, Регулируемые опоры, Система подачи СОЖ, Цифровая индикация (УЦИ)
Дополнительная информация
Переходная втулка Ø113/МК-5, Упорный центр МК-5, Вращающийся упорный центр МК-5, Планшайба Ø250 мм, Планшайба Ø630 мм, 4-х кулачковая планшайба Ø400 мм, 3-х кулачковый патрон Ø325 мм, 4-х позиционный резцедержатель с фиксатором, Подвижный и неподвижный люнеты
Вес
3760 кг, 3565 кг
Страна производитель
Тайвань, Швейцария
